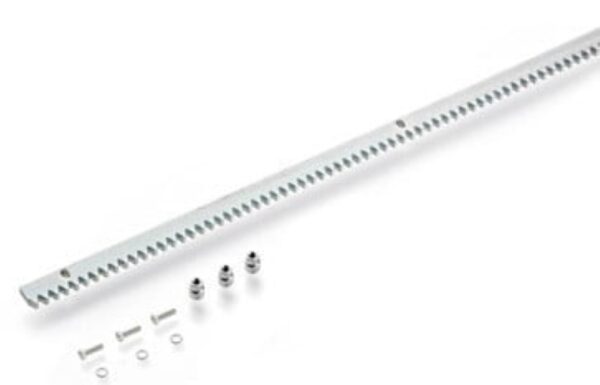

Κρεμαγιέρα γαλβανιζέ μεταλλική με διαμετρικό βήμα mod 4. Είναι διαθέσιμη σε κομμάτια του ενός μέτρου με τρεις αποστάτες ανά τμήμα. Το κάθε κομμάτι διαθέτει 3 οβάλ τρύπες οι οποίες διευκολύνουν την τοποθέτηση καθώς επιτρέπουν μία μικρή ρύθμιση στο ύψος της κρεμαγιέρας. Μαζί με του αποστάτες υπάρχουν και βίδες στήριξης. Προορίζεται για στερέωση με ηλεκτροσυγκόλληση. Χρησιμοποιείται συνήθως σε εφαρμογές αυτοματοποίησης συρόμενων αυλοπορτών και γκαραζοπορτών.

Η κρεμαγιέρα (οδοντωτός κανόνας) τοποθετείται συνήθως στο κάτω μέρος μίας συρόμενης αυλόπορτας (γκαραζόπορτας), σε όλο το μήκος της, ώστε να συνεργάζεται με το γρανάζι του μηχανισμού αυτοματοποίησης. Αυτό που πρέπει να προσέξει κάποιος όταν τοποθετεί την κρεμαγιέρα είναι η απόσταση μεταξύ γραναζιού και κρεμαγιέρας. Συγκεκριμένα πρέπει να υπάρχει ένα διάκενο περίπου 1,5 mm για την σωστή λειτουργία του μηχανισμού, όπως δείχνει το παρακάτω σχήμα.

Εάν δεν δημιουργήσουμε το σωστό διάκενο ή, ακόμη χειρότερα, εάν η πόρτα στηρίζει το βάρος της επάνω στο γρανάζι, αργά ή γρήγορα θα έχουμε πρόβλημα στη λειτουργία του μηχανισμού και πιθανώς να σπάσει το γρανάζι του.

Η εμπειρία μας δείχνει ότι το αυτό είναι το πλέον συνηθισμένο λάθος στις εγκαταστάσεις τέτοιων μηχανισμών, πολλές φορές ακόμη και από “επαγγελματίες εγκαταστάτες” και το αποτέλεσμα είναι συνήθως το σπάσιμο του γραναζιού. Για τον λόγο αυτό, παρακαλούμε να τηρούνται απόλυτα οι σχετικές οδηγίες του κατασκευαστή.

Εάν εγκαθιστάτε την τυπική μεταλλική κρεμαγιέρα, τότε σημειώστε τα εξής:

• Η κρεμαγιέρα αποτελείται από κομάτια του 1 m.
• Κάθε κομάτι διαθέτει 3 οβάλ τρύπες.
• Σε κάθε οβάλ τρύπα, βιδώνουμε από έναν αποστάτη, όπως στο παρακάτω σχήμα. Αρχικά βιδώνουμε κάθε αποστάτη στο κέντρο περίπου της οβάλ τρύπας (ώστε να μπορούμε ένα μετά χρειαστεί να κάνουμε μια ρύθμιση επάνω ή κάτω) τόσο σφιχτά όσο χρειάζεται για να μην παίζει. Το τελικό σφίξιμο θα γίνει αφού τοποθετηθεί και ελεγχθεί η κρεμαγιέρα.

• Η κρεμαγιέρα πρέπει απαραίτητα να έχει το ίδιο modul (διαμετρικό βήμα) με το γρανάζι.
• Στους περισσότερους μηχανισμούς για οικιακές συρόμενες θύρες ή για θυρόφυλλα βάρους κάτω των 2 τόνων, χρησιμοποιείται γρανάζι και κρεμαγιέρα με διαμετρικό βήμα modul 4 (m4).
• Σε μηχανισμούς για πολύ μεγάλα βάρη θυρόφυλλου (άνω των 2t), σχετικά σύνηθες είναι το modul 6 (m6).
• Πρέπει να έχει κανείς υπ’ όψιν ότι η τιμή του modul δείχνει τη σχέση ανάμεσα τον αριθμό δοντιών και την διάμετρο αναφοράς σε ένα γρανάζι. Αυτό σημαίνει ότι δύο γρανάζια, μπορεί να έχουν το ίδιο modul (και άρα να συνεργάζονται εξίσου σωστά με μία κρεμαγιέρα ίδιου modul) αλλά διαφορετική διάμετρο και αριθμό δοντιών.

Διαστάσεις : 102*6*3

Βάρος : 2.2kg

√
